Was Sie brauchen:

Werkzeug 1 PC-Floppylaufwerk

Was es kostet:

ca. DM 40,- für das Laufwerk

Das Diskettenlaufwerk ist wohl das ausfallträchtigste Teil des FZ-1. Ersatz hierfür ist leider selten, da handelsübliche PC-Laufwerke nicht ohne weiteres am FZ-1 betrieben werden können. Mit folgendem Kunstgriff geht es dennoch:

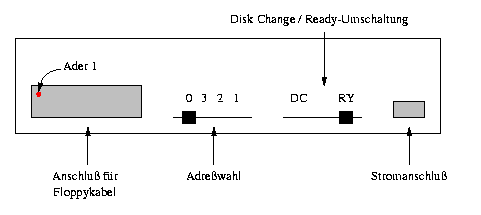

• 3.5" HD Laufwerke sind meistens als Laufwerk 1 vorkonfiguriert. Um sich unnötige Kabellötarbeit zu ersparen, muss man diesem über einen (meist an der Rückseite des Laufwerks vorhandenen, vgl. Grafik) Schalter die Laufwerksadresse 0 zuteilen.

• Der FZ-1 benötigt statt dem Disk Change-Signal ein sogenanntes Ready-Signal. Auch hierzu findet man meist einen Schalter auf der Laufwerksrückseite - dieser ist in die Stellung RY zu bringen. Existiert dieser Schalter nicht, so muss man das Floppykabel gemäß (3) modifizieren.

Hat man Glück, waren dies schon alle nötigen Schritte, und man kann das Floppykabel im Originalzustand belassen. Im Versuch hat sich jedoch gezeigt, dass es zu folgenden Fehlerzuständen kommen kann:

1. Der Floppymotor läuft permanent durch (LED leuchtet)
   Das Kabel wurde verkehrt herum aufgesteckt: Kabel abziehen und um 180° gedreht wieder aufstecken schafft Abhilfe.


2. Der Floppymotor läuft permanent durch (LED leuchtet nicht)
   Hierzu durchtrennt man die 16. Ader des Floppykabels und verbindet die floppyseitige Aderhälfte mit der 10. (Die Aderzählung beginnt mit der rot markierten ersten Ader.


3. Der FZ-1 meldet hartnäckig  DISK NOT READY
   Dies bedeutet, dass er das von der PC-Floppy erzeugte Ready-Signal  nicht akzeptiert. Um dies zu beheben, durchtrennt man Ader 34 und verbindet die FZ-1-seitige Hälfte ebenfalls mit 10.

Ein Nachteil von (3) darf nicht verschwiegen werden: Hierdurch wird dem FZ-1 stets eine arbeitsbereite Floppy signalisiert, und er erkennt nicht mehr selbstständig, ob sich eine Diskette im Laufwerk befindet. Tut sie dies nicht, und man versucht dennoch, auf das Diskettenlaufwerk zuzugreifen, erhängt sich die aufgerufene Lade/Speicherfunktion in einer Endlosschleife. Hieraus lässt sich der FZ-1 nur noch durch Aus- und Einschalten befreien.

Im Alltagsbetrieb hat sich diese Lösung bestens bewährt, der Vollständigkeit halber sollte noch erwähnt werden, dass PC-Laufwerke etwas schmaler sind als das original FZ-1 Laufwerk, so dass zwischen Laufwerk und Abdeckung ein ca. 4 mm breiter Spalt verbleibt.
